可搬型無線メッシュノード　ケース加工　ＤＩＹ †

特長

• 小型･軽量･堅牢性を重視

• できる限り特殊仕様のものを用いず、入手可能な部材を組合わせて利用

• 拡張可能　（例：防水イーサネットコネクターを増設し、PoEによる常時稼動に対応させるなど）


用意するもの

• 内蔵する　RMR9000　または　RMR9000J

• ケース：　　ペリカン　ストームケース　iM2050 ペリカンストームケースの詳細は　以下参照。　RMR9000シリーズがぴったり納まります。

  • 参照　http://k-ing.ne.jp/07stc.html#stms　（ペリカンケース代理店サイト）

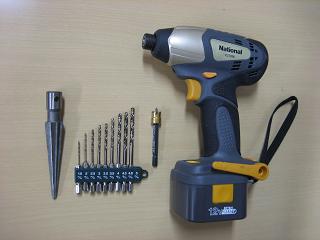

• 工具：


  • 電動ドリル
  • 刃：　　3mm、12mm ミニホールソー
  • 穴を13mmに拡張するための　テーパーリーマー　～20φ　ぐらいのもの
  • 丸やすり

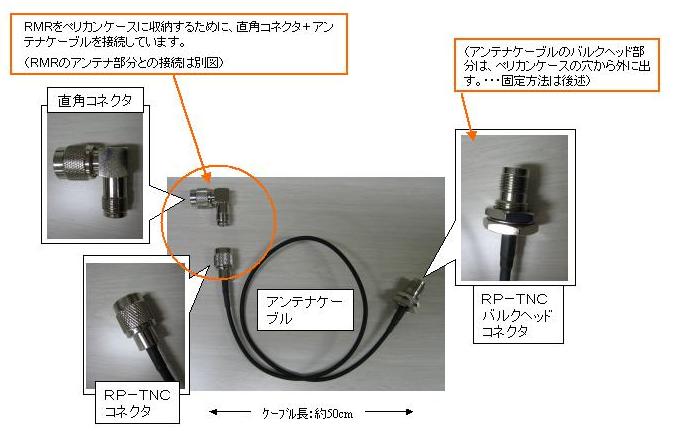

• RMR9000/9000J　アンテナコネクタ用　ケーブル
  • アンテナケーブル（直角コネクタ付）　3本セット　　：弊社で取寄せ可能です。海外品のため、納期　1ヶ月　お問合せください。

• 5cmの六角スペーサ　(M4)　4本　RMR9000を嵩上げして収納するため


• マジックテープとマジックテープ固定のための両面テープ

• バッテリーおよび　RMR給電ケーブル　この例では　Energizer XP18000 や　XP18000Aを利用。約10時間バッテリーで稼動します。


RMR9000　準備

• アンテナコネクタを3本とも背面出しにします

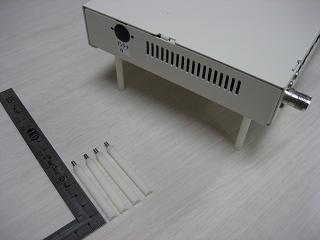

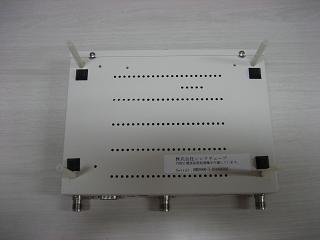

• 裏面に4箇所スペーサを取り付け、嵩上げします。RMR裏面にネジ穴は開いていますので、スペーサを捩じ込むだけです。（RMRを壁面に固定するためのプレート取付穴を流用します。）

ケース加工

• 穴あけ位置を決めます。留意点は以下の通りです。

  • 側面のラッチから下側のスペースが加工しやすいと思われます。

  • 内蔵するRMRやバッテリーと干渉しない位置にします。ケース内側にアンテナケーブルのコネクターが出っ張ります。

  • ケース内側に高さ1mmほどの横線がある場所にアンテナケーブルのコネクタが重なる場合は、カッターナイフなどで削って平らにします。

  • アンテナケーブルのコネクタが、平らな場所に固定されるようにしてください。あまり、ケースの隅に寄せるとカーブしているため、コネクタが止められません。

  • 以下は穴位置の一例です。


• 側面のラッチから下側のスペースが加工しやすいと思われます。位置決めの留意点は以下の通りです。
  また、バッテリーを搭載させることにより、電源が確保できない問題や、電源を引いてくる手間を省き、
  その場でネットワークの構築が可能な仕組み－アドホック通信－を実現しました。




• 一体型ユニット（大型＆小型)


&ref(): File not found: "IMG_2473-a.JPG" at page "ペリカンケース加工";&ref(): File not found: "IMG_2488-a.JPG" at page "ペリカンケース加工";

• 一体型ユニット　カスタマイズ例


&ref(): File not found: "一体型ユニット　文字入り　090414.JPG" at page "ペリカンケース加工";

&ref(): File not found: "一体型ユニット-2　文字入り　090414.JPG" at page "ペリカンケース加工";

• アンテナ取付用金具
• 特定小電力無線
• LCD
• ポール取付用金具
• ポール取付用ベルト


  ＊印はオプションです。




主な特長

• 現場の担当者が簡単に設置、移設ができます。


  工事現場などでご利用いただく場合には「すぐ取り付けできる」「すぐ稼動できる」ことが大切になります。
  このユニットは専用の金具により、迅速な取り付けが可能です。



• バッテリー一体型ですので、電源設備の無い現場でも利用できます。


  ノートPCの外付けバッテリーとしても利用されている、リチウムイオンバッテリーを搭載しています。
  （要領は約１１Ah、１６０Wh程度）。
  このバッテリーにより、メッシュ通信機RMR7000 とIPカメラ（Panasonic BB-HCM531）を
  １０時間以上稼動させることが可能です。（パンチルトの回数により、稼働時間は変わります。）


  通信ユニット内の電源ボードにより、バッテリーからの電源を １２Vと５V に変換しています。
  １２V電源は メッシュルータ RMR7000 およびIPカメラ電源として利用。
  ５V電源からは、USBハブまたは ５V電源 を使用する IPカメラ（AxisのIPカメラなど）に電源供給しています。



• USBハブの先に、さまざまな機器を接続することが可能です。


  例：USBカメラ、メモリースティック、あるいはZigbeeセンサーネットワーク基地局など


• 双方向での無線音声通話が可能です。



• IPカメラの接続により、映像の送信が可能です。




アンテナの接続

&ref(): File not found: "アンテナポール　文-b.JPG" at page "ペリカンケース加工";&ref(): File not found: "IMG_2504-a.JPG" at page "ペリカンケース加工";

• 専用の固定具により、簡単にアンテナを接続


  伸縮性のアンテナ固定具（オプション品）も一体化されています。
  ポールの先のカメラネジにより 平面アンテナ が簡単に取り付けでき、アンテナの高さを上げることができます。



• アンテナの方向も楽々調整


  固定具のネジにより、自由に平面アンテナの方向を調整できますので、無線通信にとって大切な
  アンテナ間の見通しも確保しやすくなっています。




設置方法

&ref(): File not found: "ベルト-1　文字入り-b.JPG" at page "ペリカンケース加工";&ref(): File not found: "ベルト-2　文字入り-b.JPG" at page "ペリカンケース加工";&ref(): File not found: "ベルト-3-b.JPG" at page "ペリカンケース加工";

• 一人で簡単に設置＆移動


  取付用金具を専用のベルト（共にオプション品）で柱（直径６cm以上）などに固定して 金具の穴に
  本体のツメをかませるだけで 簡単に設置できます。
  ユニットそのものは ５ｋｇ程度 の重さがありますが、この金具により 一人で簡単に設置、移動することができます。




柱以外の設置例

&ref(): File not found: "一体型ユニット　手すり-a.JPG" at page "ペリカンケース加工";&ref(): File not found: "一体型ユニット　脚立-a.JPG" at page "ペリカンケース加工";

• 柱の無い場所でも、柱固定用のベルトを使って設置が可能です。
