LCDの接続 †

RMR にLCDを接続し、RMR 内部での処理に従ってメッセージを表示することが可能です。

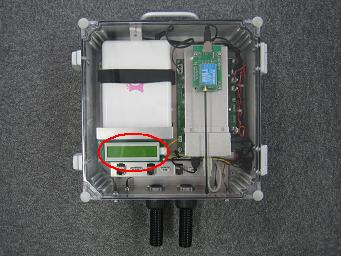

　　　　　　　　　　　　　　　大型ユニット　　　　　　　　　　　　　　　　　　　　小型ユニット

LCDの接続

LCDはUSBインターフェースに接続します。

&ref(): File not found: "" at page "LCDの接続";

Linuxから制御可能な　LCDデバイスを選択する必要があります。
この例では、米国　MiniBox社のLCDを使用しています。

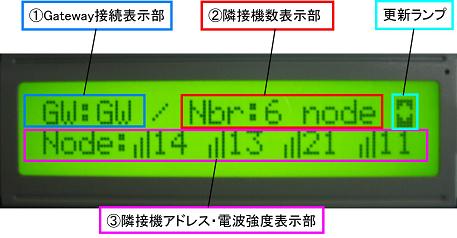

LCDの表示内容

RMR は近傍の複数のRMR とネットワークを構成します。

この例では上段には、
①通信がゲートウェイ機まで到達しているか否か
②隣接するノード数　

下段には、
③周辺の通信ノード（接続状態の良い順から４台）

を表示しています。

このような表示をすることで、現場で設置する担当者に「その設置場所で通信が可能かどうか」を
簡単に伝える事ができます。

RMR の通信接続状況を表示する「MeshVista」という管理ソフトがありますが
現場作業をされる方は必ずしもPCを携帯されるわけではなく、装置そのものを見て
簡単に判別できる機能が必要な場合にお使い頂けます。

例えば、RMR に接続するセンサーのデータを表示する、といった使い方も可能です。
